Une pompe submersible à aspiration par le bas est-elle plus adaptée au drainage des eaux pluviales qu'une pompe centrifuge à fosse sèche dans les espaces confinés ?

Lorsqu'il s'ungit de drainage des eaux pluviales dans des espaces confinés, a pompe submersible à aspiration inférieure est généralement plus adaptée qu'une pompe centrifuge à fosse sèche . Sa conception compacte et entièrement immergée élimine le besoin d'une salle de pompage sèche séparée, rend l'auto-amorçage inutile et lui permet de fonctionner efficacement même dans des installations étroites et souterraines. Pour les ingénieurs et les gestionnaires d'installations évaluant les options de pompes pour le drainage urbain, le contrôle des inondations ou les systèmes de puisard de sous-sol, cette distinction a des conséquences pratiques et économiques importantes.

Comprendre les deux types de pompes

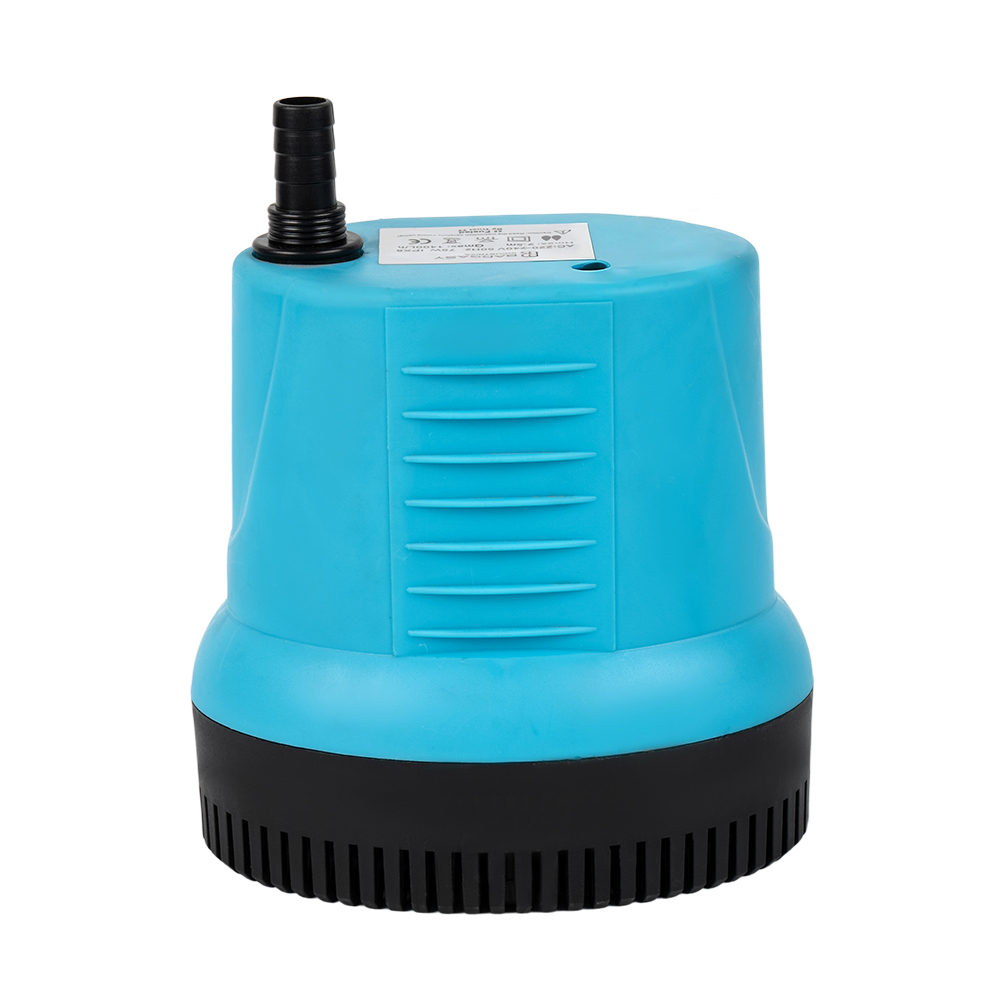

Pompe submersible à aspiration inférieure

Une pompe submersible à aspiration inférieure aspire le fluide par une entrée située à la base de l'unité. L’ensemble pompe et moteur est immergé dans le fluide pompé. Cette conception permet à la pompe de reposer directement sur le fond d'un puisard ou d'une fosse humide, maximisant ainsi le volume d'eau pouvant être évacué avant l'arrêt de la pompe. Il est largement utilisé dans les stations municipales d’eaux pluviales, les parkings souterrains, les réseaux de métro et les fosses de drainage industrielles.

Pompe centrifuge à fosse sèche

Une pompe centrifuge à fosse sèche est installée dans une chambre sèche séparée adjacente au puits humide. Le moteur et le corps de la pompe restent au-dessus ou à l'écart de l'eau, la tuyauterie d'aspiration s'étendant jusqu'à la fosse humide. Cette configuration nécessite beaucoup plus d'infrastructures civiles, notamment une salle des pompes avec ventilation, un accès pour le personnel de maintenance et souvent un système d'amorçage pour initier le débit.

Efficacité spatiale : un avantage évident pour la pompe submersible à aspiration par le bas

Dans les environnements confinés ou restreints en espace, l’empreinte au sol des équipements de pompage est un facteur critique. L'installation d'une pompe centrifuge à fosse sèche nécessite généralement 30 à 50 % de volume de construction civile en plus qu'une installation submersible, car elle nécessite une chambre sèche dédiée avec une hauteur de plafond minimale (généralement au moins 2,5 mètres), des passerelles et des conduits de ventilation.

En revanche, une pompe submersible à aspiration par le bas ne nécessite qu'une fosse humide dimensionnée en fonction de l'empreinte au sol de la pompe et du volume de stockage requis. Dans les projets urbains de gestion des eaux pluviales où les terrains souterrains sont extrêmement coûteux – comme sous les routes urbaines ou dans les quartiers commerciaux denses – cet avantage spatial réduit directement le coût et la complexité de la construction.

Par exemple, une station de traitement des eaux pluviales à deux pompes utilisant des pompes submersibles à aspiration par le bas dans un puits humide de 3,0 m de diamètre a été installée avec succès dans des endroits où un système de fosse sèche aurait nécessité une chambre en béton armé de 6 m × 4 m × 4 m ou plus.

Comparaison directe : facteurs clés de performances et d'installation

Fiabilité opérationnelle pendant les tempêtes

L’un des critères de performance les plus critiques en matière de drainage des eaux pluviales est la fiabilité lors des événements de pointe d’afflux. Une pompe submersible à aspiration par le bas offre un avantage opérationnel clé : il démarre et fonctionne immédiatement après l'immersion sans délai d'amorçage . Dans les scénarios de crues éclair où les niveaux d’eau augmentent rapidement, cela peut faire la différence entre un drainage efficace et une panne d’équipement.

Les pompes centrifuges à fosse sèche, si elles dépendent de la hauteur d'aspiration, peuvent perdre leur amorçage lors de conditions d'afflux brusque ou lorsque de l'air est entraîné dans la conduite d'aspiration. De plus, si une salle des pompes à fosse sèche est inondée en raison d’un défaut d’étanchéité ou d’imperméabilisation – ce qui n’est pas rare lors de tempêtes violentes – le moteur et les composants électriques courent un risque sérieux d’endommagement ou de destruction.

De par sa conception, la pompe submersible à aspiration inférieure est construite selon les normes IP68 (entièrement submersible, généralement conçue pour une immersion continue au-delà de 1 mètre). Son moteur est scellé et refroidi par le fluide environnant ou par une chemise d'eau intégrée, ce qui le rend intrinsèquement plus résistant aux scénarios d'inondation.

Là où les pompes centrifuges à fosse sèche ont encore un avantage

Il serait inexact de dire que la pompe submersible à aspiration par le bas est supérieure dans tous les scénarios. Les pompes centrifuges à fosse sèche conservent certains avantages qui les rendent préférables dans des conditions spécifiques :

• Stations municipales à grande échelle : Lorsque les débits dépassent 5 000 m³/h et que la station justifie une salle de pompage pleine, les pompes à turbine verticale à fosse sèche ou les pompes à carter divisé offrent une maintenance sur site plus facile et des intervalles d'entretien plus longs.
• Manipulation des fluides à haute température : Dans des applications telles que la circulation dans une tour de refroidissement ou les systèmes intégrant une pompe à eau de refroidisseur d'air, où les températures élevées du fluide peuvent dépasser les limites thermiques d'un moteur immergé, un agencement à fosse sèche protège le moteur plus efficacement.
• Fonction de boue abrasive : Lorsque les eaux pluviales transportent de fortes concentrations de sable ou de gravier, les pompes à fosse sèche dotées de garnitures mécaniques externes peuvent parfois être entretenues de manière plus rentable au fil du temps.
• Lorsqu’une révision sur place est requise : Les techniciens peuvent accéder et réviser une pompe à fosse sèche sans équipement de levage, ce qui constitue un avantage dans les installations éloignées ou difficilement accessibles.

Considérations sur le refroidissement et rôle du refroidissement à base d'eau

Le refroidissement du moteur est une considération de conception importante lors du choix entre ces types de pompes. La pompe submersible à aspiration inférieure utilise les eaux pluviales environnantes pour le refroidissement du moteur, ce qui est très efficace tant que la pompe reste immergée. Cependant, dans les applications où la pompe peut fonctionner à des niveaux d'eau faibles pendant des périodes prolongées, comme dans les systèmes combinés d'eaux pluviales et d'eaux de traitement, des capteurs de protection thermique doivent être installés.

Dans les systèmes de fluides industriels plus vastes, le principe du refroidissement à base d’eau est bien établi. Le pompe à eau du refroidisseur d'air les unités, par exemple, s'appuient sur une pompe de circulation dédiée pour fournir de l'eau de refroidissement à travers les serpentins de l'échangeur de chaleur. De même, dans les applications CVC, un pompe à eau de refroidisseur d'air doit fournir un débit constant à une pression spécifiée pour maintenir la capacité de rejet de chaleur. Ces parallèles mettent en évidence comment les technologies de moteurs refroidis par eau, qu'il s'agisse de pompes de drainage submersibles ou de circuits de refroidissement de processus, partagent des principes d'ingénierie communs en matière de gestion thermique et de fiabilité des flux.

Meilleures pratiques d'installation pour les pompes submersibles à aspiration par le bas dans des espaces confinés

Pour obtenir des performances fiables à long terme d'une pompe submersible à aspiration par le bas dans une application d'eaux pluviales confinées, les directives d'installation suivantes doivent être respectées :

1. Assurez-vous que le fond de la fosse humide est plat et exempt de gros débris pour permettre un contact complet avec la plaque de base de la pompe et éviter un manque d'aspiration.
2. Spécifiez une profondeur d'immersion minimale (généralement 0,5 m au-dessus de l'entrée d'aspiration) pour éviter la formation de vortex et l'entraînement de l'air pendant le débit d'entrée de pointe.
3. Installer un système de rails de guidage pour permettre à la pompe d'être élevée et abaissée sans que le personnel n'entre dans la fosse humide confinée, conformément aux réglementations de sécurité en espace confiné.
4. Intégrez des capteurs de température et d'humidité du moteur connectés au système SCADA pour la surveillance à distance de la surcharge thermique ou de la défaillance des joints.
5. Spécifiez le matériau de la turbine en fonction de la teneur en matières solides attendue : fonte pour l'eau propre, acier inoxydable trempé ou alliage de chrome pour le ruissellement des eaux pluviales granuleuses.
6. Fournissez un bossoir de levage ou un palan monorail évalué à au moins 1,5 fois le poids humide de la pompe pour une extraction en toute sécurité pendant la maintenance.

Pour la majorité des projets de drainage des eaux pluviales dans des environnements confinés ou à espace limité, la pompe submersible à aspiration inférieure est le choix le plus pratique, le plus rentable et le plus résilient sur le plan opérationnel . Il élimine le besoin d'une salle de pompage sèche, réduit les coûts de construction civile de 30 à 50 %, fonctionne sans amorçage et résiste à une immersion totale lors de tempêtes violentes.

La pompe centrifuge à fosse sèche reste pertinente dans les stations à grand volume, les systèmes de fluides de traitement à haute température et les installations où l'accès de maintenance sans rendez-vous est une priorité. Mais pour les fosses de drainage urbaines, les parkings souterrains, les puisards de métro et les installations compactes de contrôle des inondations, la pompe submersible à aspiration par le bas offre systématiquement un meilleur équilibre entre performances, sécurité et efficacité de l'espace.

Le choix de la bonne pompe dépend en fin de compte de la définition précise des contraintes du site, du débit et de la hauteur requis, des caractéristiques du fluide et de la stratégie de maintenance à long terme. Mais pour les eaux pluviales en espace confiné, la pompe submersible à aspiration par le bas présente un avantage structurel décisif..
